EMCO Weld Nipples Type SK for Thermowells and Sampling Probes

Principle

EMCO ทำการเชื่อมปมทำให้พื้นที่ของท่อแข็งแรงขึ้น และ เทอร์โมเวลจะทำการชดเชยพื้นที่ของท่อน้ำที่โดยทำลาย

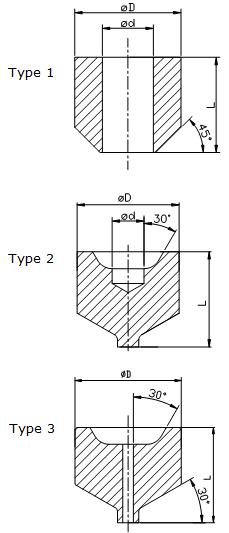

Construction

The weld nipple ออกแบบให้สอดคล้องมาตรฐาน ASME 3 หรือ TRD

Mounting instruction

ก่อนเชื่อมพื้นที่ในการเชื่อมต้องมีทำความสะอาดให้พื้นผิวสะอาด ท่อที่ใช้งานเจาะ 10 mm ในความลึก 8 mm
หลังจากเชื่อมปมแล้ว เจาะผ่าน 17.8 ถึง 23.8 ซึ่งขึ้นอยู่กับขนาด เทอร์โมเวล A Ø 18 mm หรือ Ø 24 mm หลุม H7.
